写在前面

近年来物联网发展迅速，目前依旧是比较热门的领域，现今世界处处都是物联网，可谓无处不物联（哈哈，扯远了！）。我接触物联网这块比较晚，去年才开始入门，最早的实战项目就是将传感器上云，借助腾讯的物联网通信平台，我可以对传感器进行远程控制以及读取传感器采集到的数据。当然，这些都离不开网络（Internet）。设备上云的首要前提就是接入互联网，而接入互联网的方式有很多种（如：有线网络、无线WiFi、NB-IoT、移动蜂窝2G/3G/4G等），不同场景下自然有各自合适的网络接入方式。

我们现在生活中的很多智能家电都是通过WiFi接入的，不用我说大家也能举很多例子（像小米智能家居有小爱同学、空气净化器、电视、冰箱、洗衣机等blablabla~），这些设备刚到手的时候你一般都需要按照指导说明去下载个APP，然后绑定设备给设备配网，给设备配网可不像给手机连上WiFi那么容易，毕竟你买的小爱同学不能接鼠标键盘，也没有操作系统给你用。那么配网是如何完成的呢？

快速配网的两种途径：

  1. SoftAP配网
  2. SmartConfig配网

第一种很好理解，就类似给自己家里的路由器配置网络，你首先通过WiFi或者网线连接你家路由器，然后进入http://192.168.xxx.xxx进行Web可视化配置，也有一些小型单片机，自己搭载了一个WiFi模组以AP模式运行，你通过指定的APP就可以与其建立通信并发送配置信息过去。但是这种配网方式比较繁琐，用户体验较差。

第二种就比较高级了，你只需要打开设备的配网开关，并在你的手机上连接即将给设备配置的WiFi网络，然后在App或者小程序上输入对应的密码并点击开始，设备能够在很短的时间内（大约7~30s）就可以完成网络的配置。

这篇文章我将以我自己的学习成果来讲述SmartConfig配网的整个过程

ESP-Touch介绍

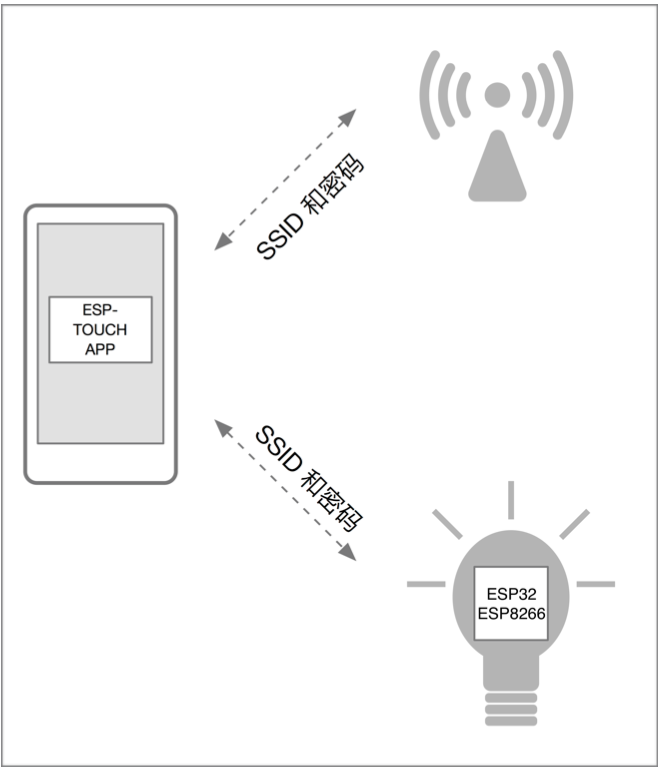

乐鑫⾃自主研发的 ESP-TOUCH 协议采⽤用的是 Smart Config(智能配置)技术，帮助⽤用户将 采⽤用 ESP8266EX 和 ESP32 的设备(以下简称“设备”)连接⾄至 Wi-Fi ⽹网络。⽤用户只需在⼿手 机上进⾏行行简单操作即可实现智能配置。整个过程如下图所示:

image-20200603193229562

由于设备在⼀一开始并未连接⾄至⽹网络，ESP-TOUCH App ⽆无法直接向设备发送信息。通过 ESP-TOUCH 通信协议，具备 Wi-Fi ⽹网络接⼊入能⼒力力的设备(例例如智能⼿手机)就可以向接 ⼊入点 (AP) 发送⼀一系列列 UDP 包，其中每⼀一包的⻓长度(即 Length 字段)都按照 ESP- TOUCH 通信协议进⾏行行编码，SSID 和密码就包含在 Length 字段中，随后设备便便可以获 得并解析出所需的信息。数据包结构如下图所示:

image-20200603193346042

目前乐鑫公司的这套配网工具是开源的，相关的App可以直接在GitHub下载到，设备端相关的SDK也同样在GitHub开源：https://github.com/espressifAPP

乐鑫官网关于ESP-Touch的简介和资源下载：https://www.espressif.com/zh-hans/products/software/esp-touch/overview

其官方中文版指导手册PDF下载地址：https://www.espressif.com/sites/default/files/documentation/esp-touch_user_guide_cn.pdf

配网流程

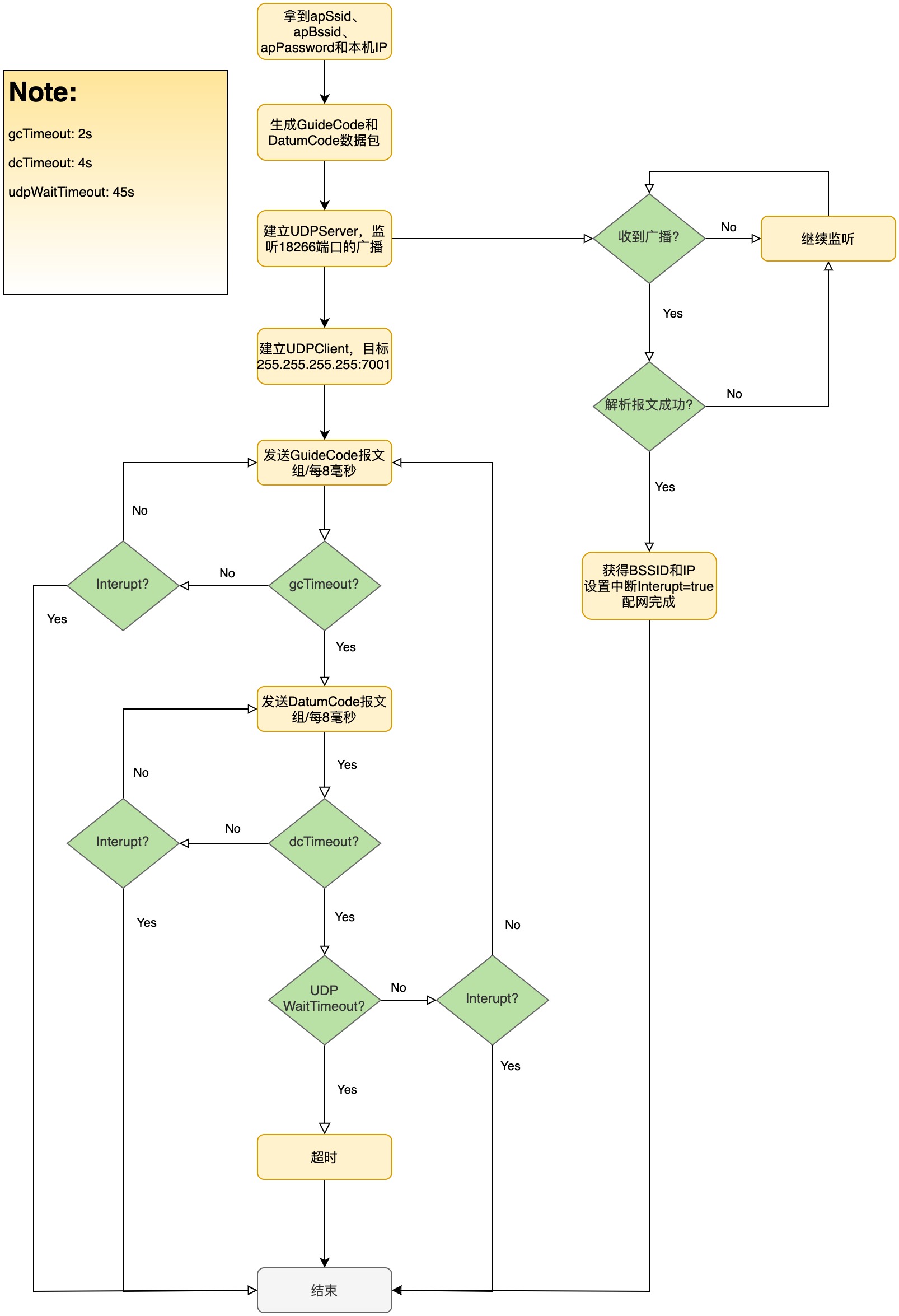

手机端处理流程如下图所示：

ESPTouch数据发送流程图

获取AP的SSID、BSSID和密码等信息

一般来说，用户需要事先连接上需要给设备配置的WiFi信号（2.4 GHz），不过有的App可以通过终端OS的内部接口让用户在App页内选择WiFi信号并输入密码完成连接（如微信小程序）。这样App可以轻松获得AP的SSID、BSSID以及用户输入的与之对应的密码，继续完成后续步骤。

组装GuideCode和DatumCode数据包

GuideCode

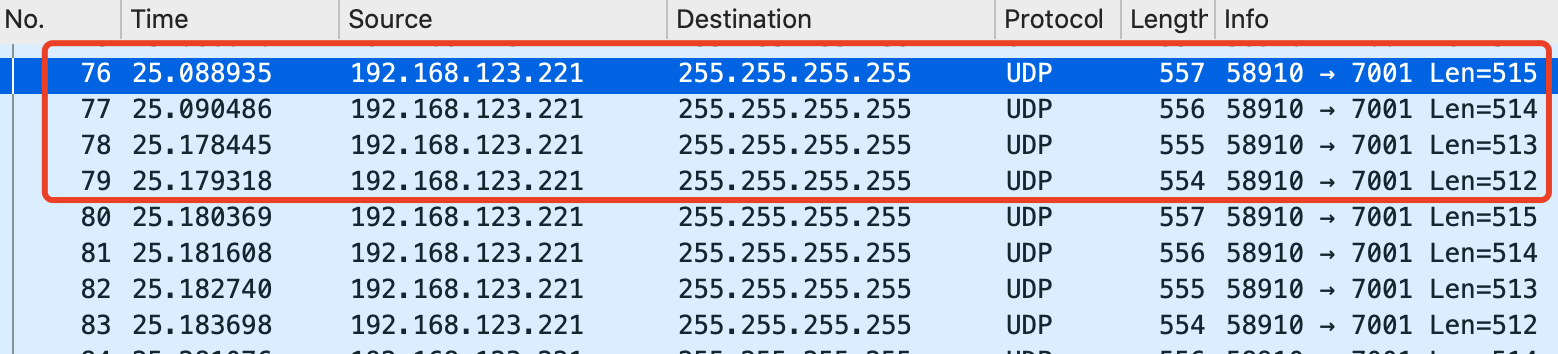

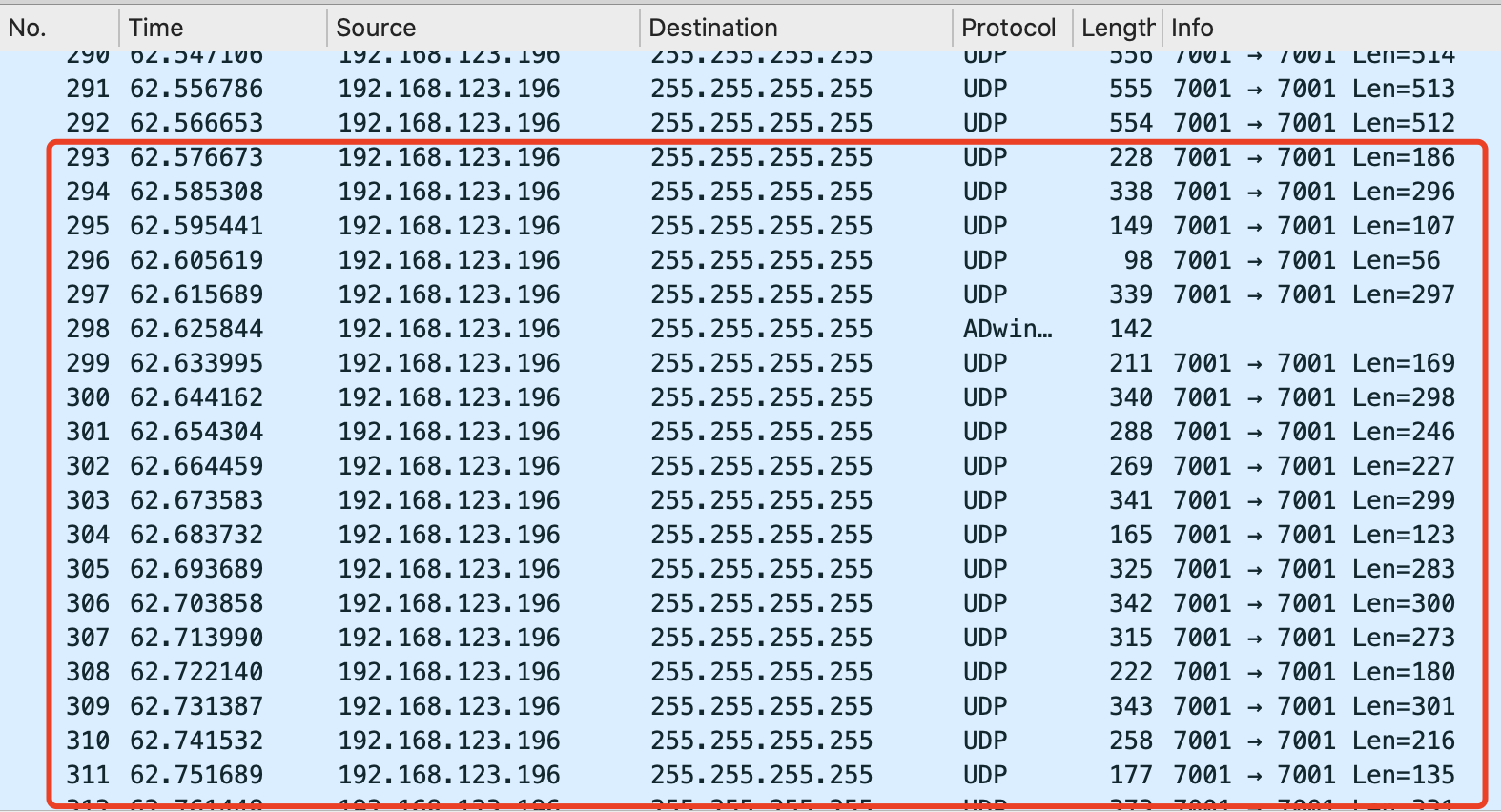

GuideCode即前导码，它四个包为一组，这四个包分别是长度为515/514/513/512的UDP数据包。通过Wireshark抓包我们可以清楚的看到：

image-20200604150147952

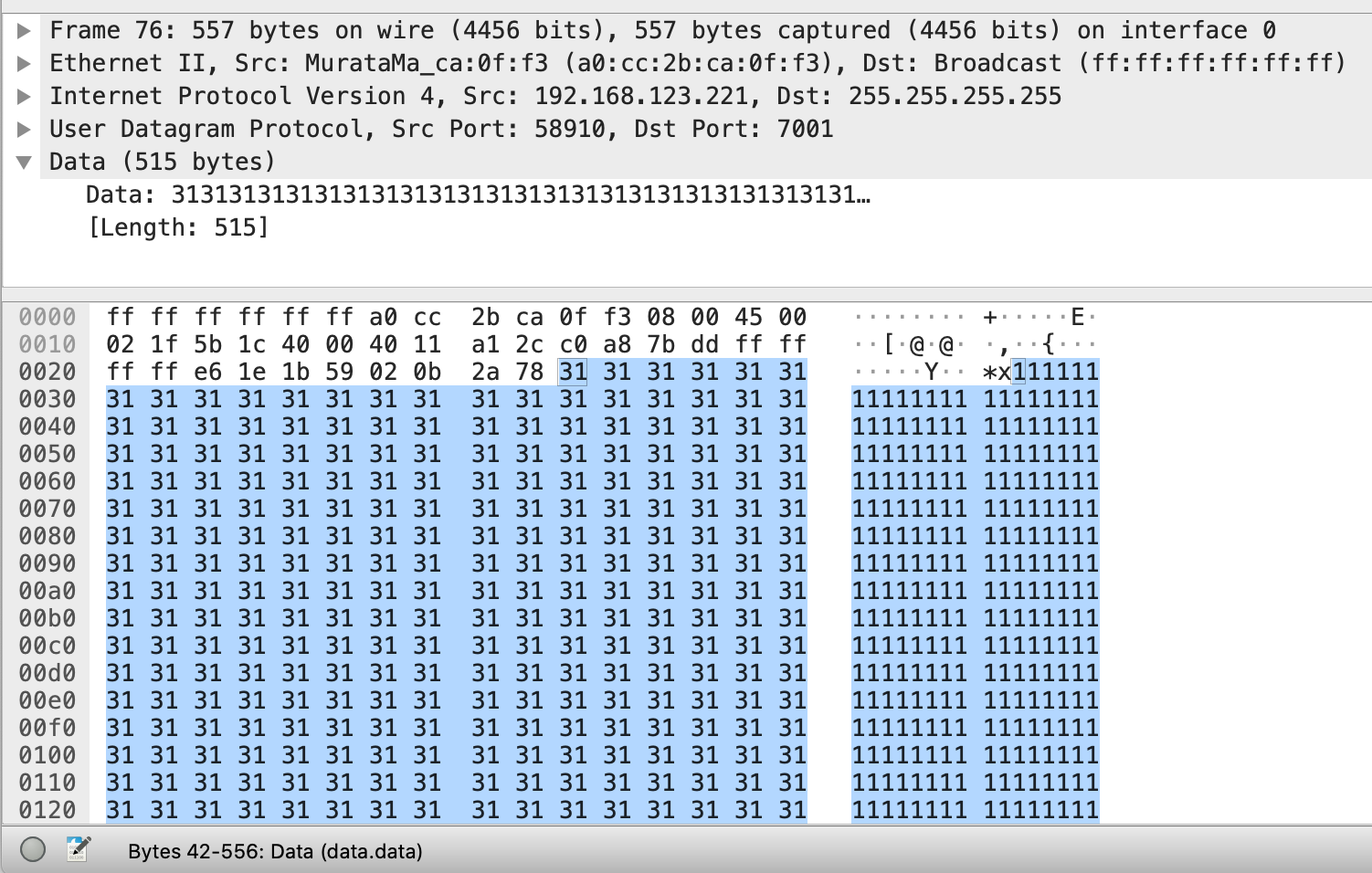

并且每个包的内容都是完全用1填充，其Asccii码0x31：

image-20200604152513579

DatumCode

DatumCode的前5部分组成有：totalLen、apPwdLen、apSsidCrc、apBssidCrc和totalXOR。

  1. totalLen：总数据长度

    5（固定长度）+4（IP地址长度）+n1（密码长度）+n2（SSID长度）

  2. apPwdLen：密码长度

  3. apSsidCrc：SSID的CRC8结果

  4. apBssidCrc：BSSID的CRC8结果

  5. totalXOR：全部数据的异或结果

CRC的参数模型为：CRC-8/MAXIM，标准多项式为：x8+x5+x4+1

后面紧接着的是Data数据，包括：IP地址（4字节）、password（n1字节）、SSID（n2字节）、BSSID（6字节）。

!注意，Data的发送并不是有序的，每个有效数据会组装成连续的3个包，中间包会标识该组的序列号

DatumCode数据包如下图所示：

image-20200605171524739

创建UDPServer负责异步监听配网结果

如何知道设备配网成功？首先，设备开启SmartConfig功能时，自身处于Station/混杂模式，它会在所处环境中快速切换各条信道来抓取每个信道中的数据包，当遇到正在发送GuideCode数据包的信道时，锁定该信道并继续接收广播数据，直到收到足够的数据来解码出其中的WiFi密码然后连接Wifi。当成功连接WiFi后设备会向该网络发送多条重复的UDP广播，广播数据包中含有设备的BSSID和它在当前网络中的IP地址。

创建一个监听端口为18266的UDPServer，并异步监听广播地址的数据包。

当有数据包（DataLen为11字节）过来的时候，可以尝试按照以下规则去读取其中的内容：

  • 数据包的序号从0开始
  • 第1~第6字节为BSSID
  • 第7~第10字节为IP地址

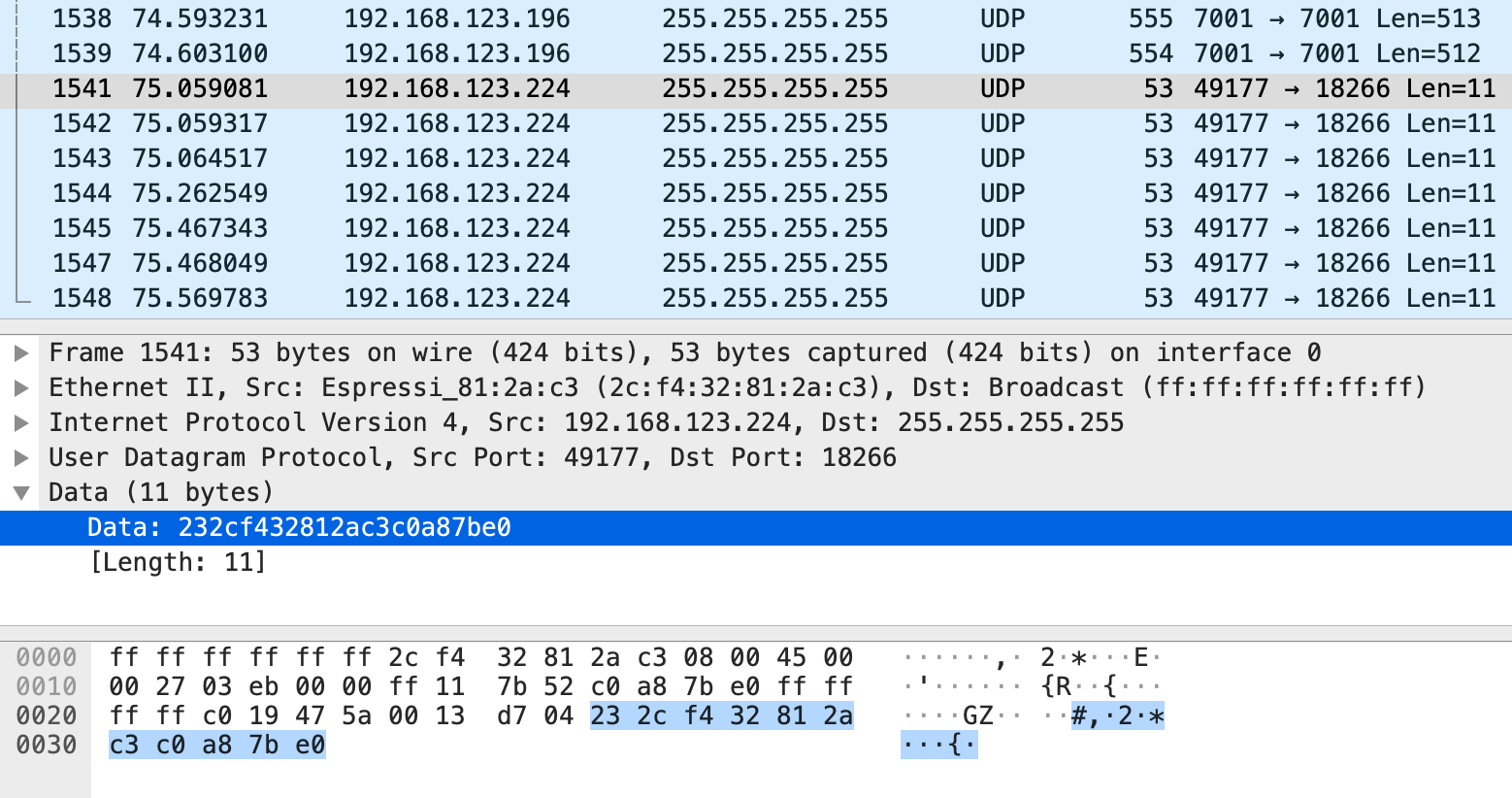

image-20200605093633160

上图所示的数据包解析结果为：

  • BSSID：2c:f4:32:81:2a:c3
  • IP地址：c0.a8.7b.e0（192.168.123.224）

拿到这样的数据后可以确定配网已经完成，可以中断客户端继续发送配网数据包，完成后续业务流程。

创建UDPClient负责发送配网数据包

如何将配网数据包发送出去？创建UDPClient向广播地址255.255.255.255的7001端口循环发送！

GuideCode发送规则

4个包为一组循环发送，每包发送间隔8毫秒。

2秒为一个周期，周期之后发送DatumCode。

DatumCode的发送规则

3个包（每个包9bit）为一组，每包发送间隔8毫秒，每组含一个有效数据，其组成格式如下表：

每组包序号 控制位(1bit) 高4位(4bit) 低4位(4bit)
pkg1 0x00 crc的高4bit data的高4bit
pkg2 0x01 传输序号（8bit都是序号自身）
pkg3 0x00 crc的低4bit data的低4bit

其中传输序号从0开始，每组序号在前一组序号上+1。

当数据发送时，必须要在每个包的基础上+40（协议规定要增加一个EXTRA_LEN）

4秒为一个周期，周期之后重新开始发送GuideCode。

按照流程执行

根据流程图执行，文字描述如下：

  1. 发送GuideCode，Len=515
  2. 发送GuideCode，Len=514
  3. 发送GuideCode，Len=513
  4. 发送GuideCode，Len=512
  5. 循环步骤1-4，直到2秒超时
  6. 发送DatumCode组
  7. 循环步骤6，直到4秒超时
  8. 从步骤1开始重新开始，直到整个过程45秒超时。

如何解码？

将数据包整理后如下表：

No. DC1 DC2 DC3   DC1-40 DC2-40 DC3-40   HEX1 HEX2 HEX3   CRC8 Pack No. Value
1 186 296 107   146 256 67   0x92 0x100 0x43   0x94 0 0x23
2 56 297 100   16 257 60   0x10 0x101 0x3C   0x13 1 0xC
3 169 298 246   129 258 206   0x81 0x102 0xCE   0x8C 2 0x1E
4 156 299 184   116 259 144   0x74 0x103 0x90   0x79 3 0x40
5 100 300 82   60 260 42   0x3C 0x104 0x2A   0x32 4 0xCA
6 180 301 216   140 261 176   0x8C 0x105 0xB0   0x8B 5 0xC0
7 232 331 56   192 291 16   0xC0 0x123 0x10   0xC1 35 0x0
8 114 302 128   74 262 88   0x4A 0x106 0x58   0x45 6 0xA8
9 63 303 147   23 263 107   0x17 0x107 0x6B   0x16 7 0x7B
10 116 304 252   76 264 212   0x4C 0x108 0xD4   0x4D 8 0xC4
11 217 332 151   177 292 111   0xB1 0x124 0x6F   0xB6 36 0x1F
12 155 305 121   115 265 81   0x73 0x109 0x51   0x75 9 0x31
13 235 306 74   195 266 34   0xC3 0x10A 0x22   0xC2 10 0x32
14 123 307 171   83 267 131   0x53 0x10B 0x83   0x58 11 0x33
15 111 333 258   71 293 218   0x47 0x125 0xDA   0x4D 37 0x7A
16 255 308 57   215 268 17   0xD7 0x10C 0x11   0xD1 12 0x71
17 79 309 127   39 269 87   0x27 0x10D 0x57   0x25 13 0x77
18 222 310 205   182 270 165   0xB6 0x10E 0xA5   0xBA 14 0x65
19 175 334 233   135 294 193   0x87 0x126 0xC1   0x8C 38 0x71
20 254 311 281   214 271 241   0xD6 0x10F 0xF1   0xDF 15 0x61
21 159 312 267   119 272 227   0x77 0x110 0xE3   0x7E 16 0x73
22 206 313 76   166 273 36   0xA6 0x111 0x24   0xA2 17 0x64
23 97 335 139   57 295 99   0x39 0x127 0x63   0x36 39 0x93
24 159 314 50   119 274 10   0x77 0x112 0x0A   0x70 18 0x7A
25 223 315 288   183 275 248   0xB7 0x113 0xF8   0xBF 19 0x78
26 286 316 91   246 276 51   0xF6 0x114 0x33   0xF3 20 0x63
27 275 336 88   235 296 48   0xEB 0x128 0x30   0xE3 40 0xB0
28 284 317 249   244 277 209   0xF4 0x115 0xD1   0xFD 21 0x41
29 78 318 60   38 278 20   0x26 0x116 0x14   0x21 22 0x64
30 238 319 261   198 279 221   0xC6 0x117 0xDD   0xCD 23 0x6D
31 222 320 161   182 280 121   0xB6 0x118 0x79   0xB7 24 0x69
32 174 321 166   134 281 126   0x86 0x119 0x7E   0x87 25 0x6E
33 46 322 225   6 282 185   0x06 0x11A 0xB9   0xB 26 0x69
34 127 323 267   87 283 227   0x57 0x11B 0xE3   0x5E 27 0x73
35 223 324 92   183 284 52   0xB7 0x11C 0x34   0xB3 28 0x74
36 111 325 154   71 285 114   0x47 0x11D 0x72   0x47 29 0x72
37 62 326 233   22 286 193   0x16 0x11E 0xC1   0x1C 30 0x61
38 127 327 60   87 287 20   0x57 0x11F 0x14   0x51 31 0x74
39 142 328 71   102 288 31   0x66 0x120 0x1F   0x61 32 0x6F
40 127 329 202   87 289 162   0x57 0x121 0xA2   0x5A 33 0x72
41 159 330 235   119 290 195   0x77 0x122 0xC3   0x7C 34 0x73

每一行有3个包，表示一个有效数据，DC1~DC3为一组数据包的LEN值，后面接着的3列为DC1~DC3减去40后的值，再后面是对应的16进制表示。

最后3列则是解码后的值，CRC8由HEX1的高4bit和HEX3的高4bit组成，Pack No.为HEX2的低8bit，Value由HEX1的低4bit和HEX3的低4bit组成。

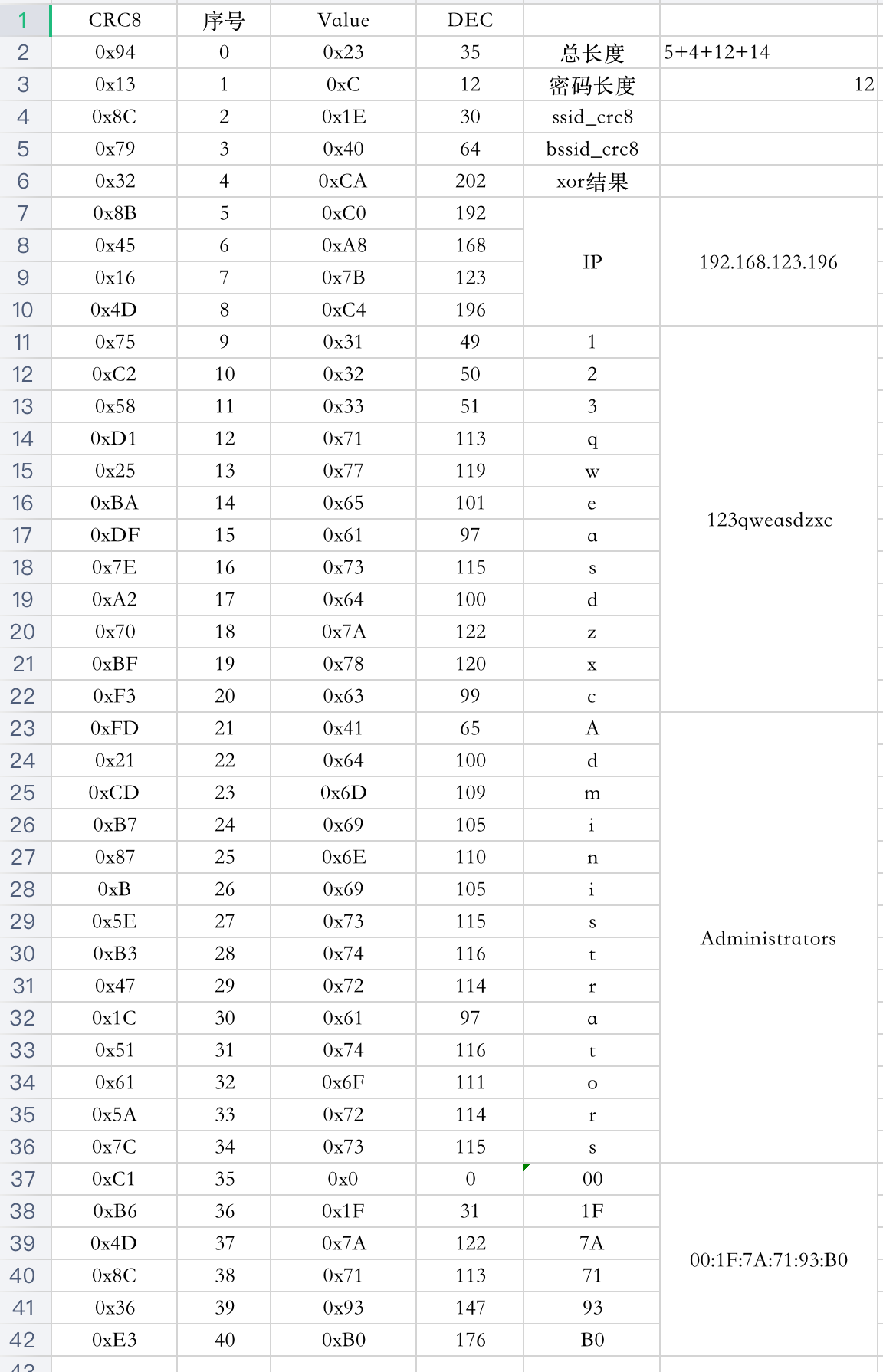

这样还不能很直观的看出来结果，我们用Excel排序并利用相关函数（如：CODE等）将其直接输出可阅读的内容，如下图所示：

image-20200605174033297

写在最后

终于认认真真（FuYanLiaoShi）的做完了这次的作业（XuQiu），本文讲述的内容可能不太严谨或者说是比较浅显，所以我在这里贡献出来我的源代码，以供深入探索。
